La scelta di una punzonatrice richiede decisioni ingegneristiche e finanziarie ad alto rischio. È necessario bilanciare attentamente le spese in conto capitale immediate con i vincoli di produzione a lungo termine. L’usura degli utensili ed i tempi ciclo dipendono fortemente da questa scelta iniziale. Un errore di calcolo crea costosi colli di bottiglia nell’intero reparto produttivo. L'attrezzatura giusta deve essere perfettamente allineata. È necessario adattarlo allo spessore specifico del materiale, alla complessità della parte e ai requisiti di integrazione della struttura. Macchinari inadeguati causano inevitabilmente frequenti tempi di inattività e costringono a costosi retrofit su tutta la linea.
Questa guida affronta direttamente queste sfide critiche. Forniamo un quadro allineato alla progettazione e indipendente dal fornitore per valutare le specifiche delle apparecchiature. Imparerai come verificare sistematicamente l'affidabilità dei fornitori. Esploreremo i calcoli essenziali del tonnellaggio, confronteremo le moderne tecnologie di azionamento e valuteremo l'integrazione del flusso di lavoro. Te ne andrai pronto a selezionare con sicurezza l'ideale punzonatrice per lo stampaggio dei metalli.
I requisiti di tonnellaggio devono tenere conto del carico decentrato e dello shock a scatto, non solo della forza di base teorica.
La selezione del tipo di azionamento (meccanico, idraulico o servo) determina l'equilibrio tra corse al minuto (SPM), precisione e consumo energetico.
L'integrazione perfetta in una linea di produzione esistente per lo stampaggio dei metalli richiede automazione, alimentazione e compatibilità degli stampi verificabili.
La valutazione di un produttore di punzonatrici va oltre la macchina e comprende la disponibilità dei componenti, la conformità alla sicurezza e gli accordi sui livelli di servizio post-vendita (SLA).
Non è possibile selezionare i macchinari basandosi su congetture. Gli ingegneri devono determinare l'esatta forza necessaria per perforare o formare il materiale. Si calcola questa forza richiesta utilizzando tre variabili distinte. Moltiplicare la resistenza al taglio del materiale per lo spessore del materiale. Quindi, moltiplica questo risultato per il perimetro totale del taglio.
Seguire questi passaggi per determinare una linea di base sicura:
Determina la resistenza alla trazione finale della tua specifica lega metallica.
Misura lo spessore massimo del materiale che intendi utilizzare.
Calcolare il perimetro di taglio lineare totale per la parte più complessa.
Moltiplicare queste tre cifre per trovare la stazza teorica.
I calcoli teorici forniscono solo un punto di partenza. Consigliamo vivamente di aggiungere un margine di sicurezza del 20%. L'opacizzazione dell'utensile aumenta significativamente la forza di taglio richiesta nel tempo. Le variazioni dei materiali aggiungono una resistenza imprevedibile. Questo buffer di sicurezza impedisce il sovraccarico del motore e protegge gli ingranaggi interni.
Le dimensioni fisiche determinano quali strumenti è possibile utilizzare. È necessario abbinare le dimensioni del piano della pressa ai set di stampi progressivi esistenti. Anche le future espansioni dello stampo richiedono uno spazio adeguato. Un lettino limita fortemente la possibilità di aggiungere future stazioni di stampaggio. L'altezza chiusa rappresenta un'altra misurazione critica. Definisce la distanza dal pistone al letto. Lo misuri quando il tratto raggiunge il fondo. Un'altezza chiusa inadeguata impedisce completamente l'installazione dello stampo. Un'altezza di chiusura eccessiva richiede costose piastre di rinforzo per colmare lo spazio vuoto.
La lunghezza della corsa cambia radicalmente le capacità della macchina. La valutazione di questo compromesso richiede un'attenta analisi delle parti. Le applicazioni di imbutitura profonda richiedono corse più lunghe. Il pistone necessita di una corsa sufficiente per tirare il materiale in forme complesse. Le operazioni di cancellazione si comportano diversamente. Richiedono colpi rapidi e brevi. Le corse elevate al minuto (SPM) massimizzano la tua produzione giornaliera. È necessario prima definire l'applicazione principale. Una macchina a corsa lunga solitamente sacrifica la velocità massima. Al contrario, le macchine ad alta velocità spesso non hanno lo spazio necessario per la formatura profonda.
La geometria della parte influisce direttamente sulla longevità della macchina. Le parti asimmetriche causano una distribuzione non uniforme della forza durante il funzionamento. Chiamiamo questo caricamento decentrato. Sottolinea fortemente l'intero telaio strutturale. È necessario specificare un'adeguata rigidità del telaio per evitare la flessione del pistone. I design con telaio a C offrono un'eccellente accessibilità su tre lati. Tuttavia, mancano di rigidità strutturale sotto carichi pesanti. Le presse a lato dritto risolvono questo problema. Presentano quattro solidi pilastri che sostengono la corona. Questo design chiuso resiste efficacemente alla deflessione. Consigliamo i modelli a lato dritto per tutte le applicazioni con stampi progressivi ad alto tonnellaggio.
I produttori fanno affidamento su sistemi meccanici da decenni. Un enorme volano immagazzina continuamente energia cinetica. Una frizione si attiva per trasferire questa energia al pistone. Rappresentano la scelta migliore per la tranciatura ad alta velocità. Anche la formatura superficiale di grandi volumi trae vantaggio da questa tecnologia.
È necessario comprendere i loro limiti. L'energia viene erogata rigorosamente nella parte inferiore della corsa. Il pistone non può generare la massima forza più in alto. Questo meccanismo crea un potenziale maggiore di usura da impatto dell'utensile. Lo shock da impatto improvviso degrada più velocemente gli utensili sensibili in metallo duro.
La potenza fluida cambia radicalmente la curva della forza. I cilindri idraulici spingono costantemente il pistone verso il basso. Offrono la migliore soluzione per l'imbutitura profonda. Ottieni una forza costante durante l'intera corsa. Gli operatori possono anche regolare facilmente la lunghezza della corsa. Le esigenze di corsa variabile favoriscono fortemente questo design.
Tuttavia, esistono dei compromessi. I sistemi idraulici generalmente producono SPM più lenti. Non possono eguagliare le velocità meccaniche per la semplice tranciatura. Inoltre, richiedono un'attenta manutenzione dei liquidi. Gli operatori devono monitorare attivamente le guarnizioni per evitare perdite. Le fluttuazioni di temperatura possono anche influenzare la viscosità e le prestazioni dell'olio.
I servomotori rappresentano l'apice dell'ingegneria moderna. I motori a coppia elevata si collegano direttamente all'albero motore. Questo design elimina completamente il volano tradizionale. Eccellono nella produzione di parti complesse. È possibile programmare profili di corsa altamente specifici. Gli operatori programmano facilmente tempi di permanenza esatti e velocità variabili.
Questi modelli comportano la spesa in conto capitale iniziale più elevata. Tuttavia, offrono notevoli vantaggi operativi. Prolungano notevolmente la vita dello stampo grazie alla velocità di impatto controllata. Riducono il consumo di energia perché i motori assorbono energia solo durante il movimento. Infine, forniscono la massima flessibilità per diverse serie di prodotti.
Grafico comparativo delle tecnologie di azionamento
Caratteristica |
Meccanico |
Idraulico |
Servo |
|---|---|---|---|
Consegna forzata |
Solo fondo corsa |
Lunghezza corsa completa |
Completamente programmabile |
Velocità tipica (SPM) |
Molto alto |
Da basso a medio |
Da medio ad alto |
Applicazione primaria |
Soppressione ad alta velocità |
Imbutitura profonda |
Stampi progressivi complessi |
Esigenze di manutenzione |
Usura frizione e freni |
Controlli dei fluidi e delle tenute |
Usura meccanica minima |
Una semplice macchina non può funzionare in modo efficiente da sola. Richiede apparecchiature periferiche per sostenere l'output. È necessario integrare facilmente gli alimentatori a bobina. Le piastre rimuovono la memoria dalle bobine di metalli pesanti. I trasportatori di scarto rimuovono automaticamente i rifiuti. Questi componenti si combinano per formare un coeso linea di produzione di stampaggio metalli . La verifica della compatibilità è estremamente importante. La velocità dell'alimentatore deve corrispondere perfettamente alla SPM massima. Il disallineamento qui provoca inceppamenti di materiale catastrofici. La comunicazione tra queste unità separate deve rimanere istantanea.
I tempi di fermo macchina distruggono la redditività. I principi SMED (Single Minute Exchange of Dies) impongono transizioni rapide. È necessario valutare i sistemi di bloccaggio degli utensili. Le morse idrauliche fissano matrici di grandi dimensioni in pochi secondi. Il serraggio meccanico richiede troppo tempo. Valutare attentamente i sollevatori dello stampo. I rulli pneumatici consentono agli operatori di far scorrere gli utensili pesanti senza sforzo. Le estensioni del sostegno forniscono un'area di sosta all'esterno del telaio. Queste funzionalità riducono drasticamente le ore di manodopera durante i cambi di prodotto.
Il tuo cervello la punzonatrice è importante. I controllori logici programmabili (PLC) gestiscono tutti i tempi di automazione. È necessario valutare attentamente l'architettura del PLC. I moderni stabilimenti produttivi si basano sui dati. Il controller deve offrire compatibilità con i sistemi software ERP o MES. I sensori di manutenzione preventiva forniscono flussi di dati cruciali. Monitorano le temperature dei cuscinetti e i livelli di vibrazione. Questa connettività consente agli ingegneri di prevedere i guasti prima che si verifichino. Le reti a circuito chiuso mantengono le operazioni sicure ed efficienti.
L'installazione fisica richiede estrema cura. I macchinari pesanti richiedono una solida base in cemento. È necessario affrontare tempestivamente l'esatta impronta fisica. Confronta le dimensioni della macchina con la tua planimetria. L'altezza del soffitto rappresenta un'altra svista comune. Le squadre di manutenzione necessitano di spazio sopraelevato per la rimozione del pistone. L'accesso alla gru rimane obbligatorio per il carico pesante degli stampi. Infine, affrontare i requisiti di isolamento dalle vibrazioni. Impatti massicci inviano onde d'urto attraverso il pavimento della struttura. I cuscinetti isolanti proteggono le apparecchiature di precisione circostanti da questi tremori distruttivi.
Le soluzioni standard raramente si adattano perfettamente ad applicazioni complesse. Hai bisogno di un partner capace di ingegneria avanzata. Valutare se il produttore può modificare i progetti standard. A volte è necessaria una maggiore rigidità del telaio per le leghe specializzate. Possono essere necessari sistemi di controllo personalizzati per protocolli di sicurezza unici. Valutare la loro capacità di integrare barriere fotoelettriche di sicurezza personalizzate. Un competente Il produttore di punzonatrici accoglie con favore limiti operativi specifici. Dovrebbero proporre soluzioni ingegneristiche, non limitarsi a vendere inventario.
Una macchina rotta interrompe tutto l'assemblaggio a valle. Il supporto post-vendita definisce il vero valore del tuo fornitore. È necessario indagare sul loro inventario dei pezzi di ricambio. Lo stoccaggio dei ricambi domestici previene tempi di fermo disastrosi. I tempi di consegna internazionali possono durare settimane o mesi. Verificare rigorosamente i loro accordi sul livello di servizio.
Chiedi informazioni sui tempi di risposta garantiti dei tecnici.
Confermare la disponibilità dei tecnici dell'assistenza sul campo locali.
Controlla se offrono la risoluzione dei problemi diagnostici in remoto.
Richiedi un elenco dei pezzi di ricambio consigliati da tenere in loco.
La sicurezza dell'operatore sostituisce tutti i parametri di produzione. Le apparecchiature devono soddisfare i rigidi protocolli di sicurezza regionali in modo nativo. Cerca la conformità OSHA in Nord America. Verificare l'aderenza allo standard ANSI B11.1. Le strutture europee richiedono una precisa marcatura CE. I retrofit di terze parti spesso causano problemi di integrazione. Possono anche invalidare le garanzie originali. Assicurarsi che il produttore integri valvole di sicurezza ridondanti. I sistemi a doppia valvola prevengono le cadute accidentali del pistone. Le robuste funzionalità di sicurezza dovrebbero essere standard direttamente dalla fabbrica.
Le brochure di marketing evidenziano i massimi teorici. Il controllo dei riferimenti rivela realtà operative. È necessario verificare il track record del produttore in modo indipendente. Richiedi casi di studio dettagliati da settori simili. Concentrati in particolare sui dati relativi al tempo di attività della macchina. Chiedi referenze sul tempo medio tra i guasti (MTBF). Ambienti di produzione simili forniscono il confronto migliore. Chiedi alle referenze come il fornitore gestisce i guasti imprevisti. Un fornitore affidabile mantiene solide relazioni anni dopo l'installazione iniziale.
La selezione dell'attrezzatura ottimale richiede un'analisi ingegneristica rigorosa. È necessario adattare la tecnologia di azionamento esattamente alla complessità del pezzo. Le configurazioni meccaniche dominano la tranciatura ad alta velocità. I sistemi idraulici eccellono nell'imbutitura profonda. I servomotori offrono una programmabilità senza pari. Dimensionare sempre attentamente i requisiti di tonnellaggio. Includere un buffer di sicurezza obbligatorio per accogliere la variazione del materiale. Dai priorità al supporto del produttore tanto quanto alle specifiche tecniche. Un design brillante fallisce senza pezzi di ricambio accessibili.
Agisci immediatamente per formalizzare il processo di approvvigionamento. Compila prima un portfolio completo di ricambi. Includi in questo documento le parti più difficili da timbrare. Condividi queste geometrie specifiche con i fornitori selezionati. Richiedi test di run-off effettivi utilizzando i tuoi materiali proprietari. L'analisi degli elementi finiti (FEA) richiede la verifica della rigidità del telaio. L'adozione di questi passaggi strutturati garantisce un'integrazione di successo nella vostra struttura.
R: La punzonatura rappresenta un'operazione di cesoiatura specifica. Rimuove materiale per creare fori o ritagli. Lo stampaggio costituisce una categoria molto più ampia. Comprende vari processi tra cui formatura, trafilatura, piegatura, coniatura e punzonatura. Ogni pugno è un francobollo, ma non tutti i francobolli sono un pugno.

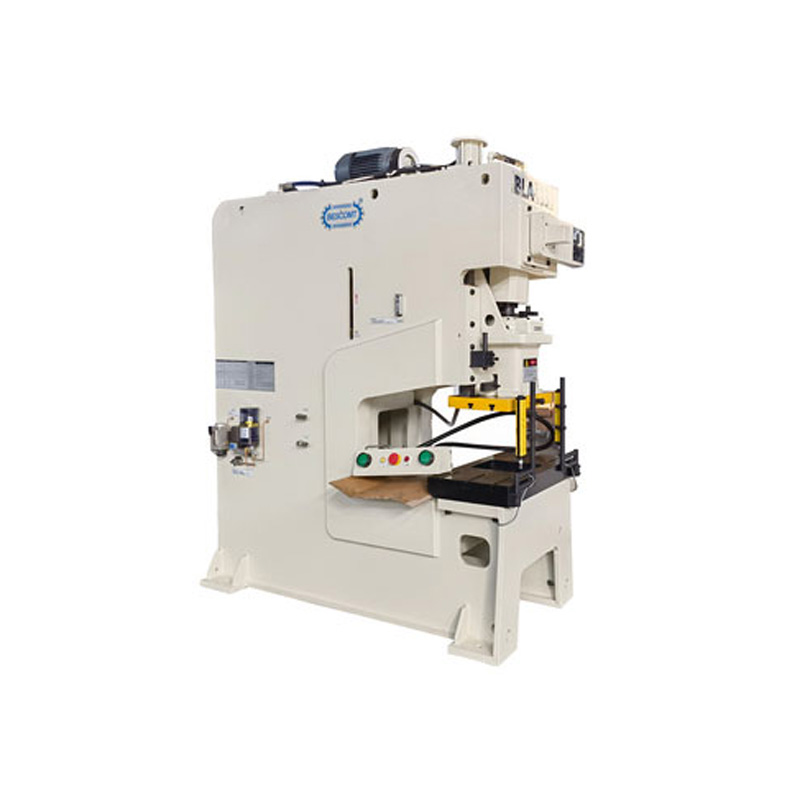

R: I Gap-frame offrono un eccellente accesso agli utensili su tre lati. Si adattano bene alle operazioni più piccole e con una sola stazione. Tuttavia, si flettono sotto carichi pesanti. I modelli a lato dritto racchiudono interamente l'attrezzatura. Offrono la massima rigidità. Si adattano perfettamente agli stampi progressivi e alle applicazioni ad alto tonnellaggio.
R: Sì, il retrofit è molto comune. Tuttavia, l’integrazione richiede un’attenta progettazione. Devi sincronizzare con precisione i sistemi di feed legacy. Le piastre e gli svolgitori meccanici più vecchi spesso faticano a eguagliare l'accelerazione altamente reattiva dei moderni servocomandi.
R: Le macchine per l'inventario standard vengono solitamente spedite entro pochi mesi. Requisiti complessi modificano drasticamente questa sequenza temporale. Le apparecchiature altamente personalizzate e di tonnellaggio elevato richiedono in genere dai 9 ai 18 mesi. Ciò rappresenta la progettazione tecnica, la fusione, l'assemblaggio e i rigorosi test di deflusso.
